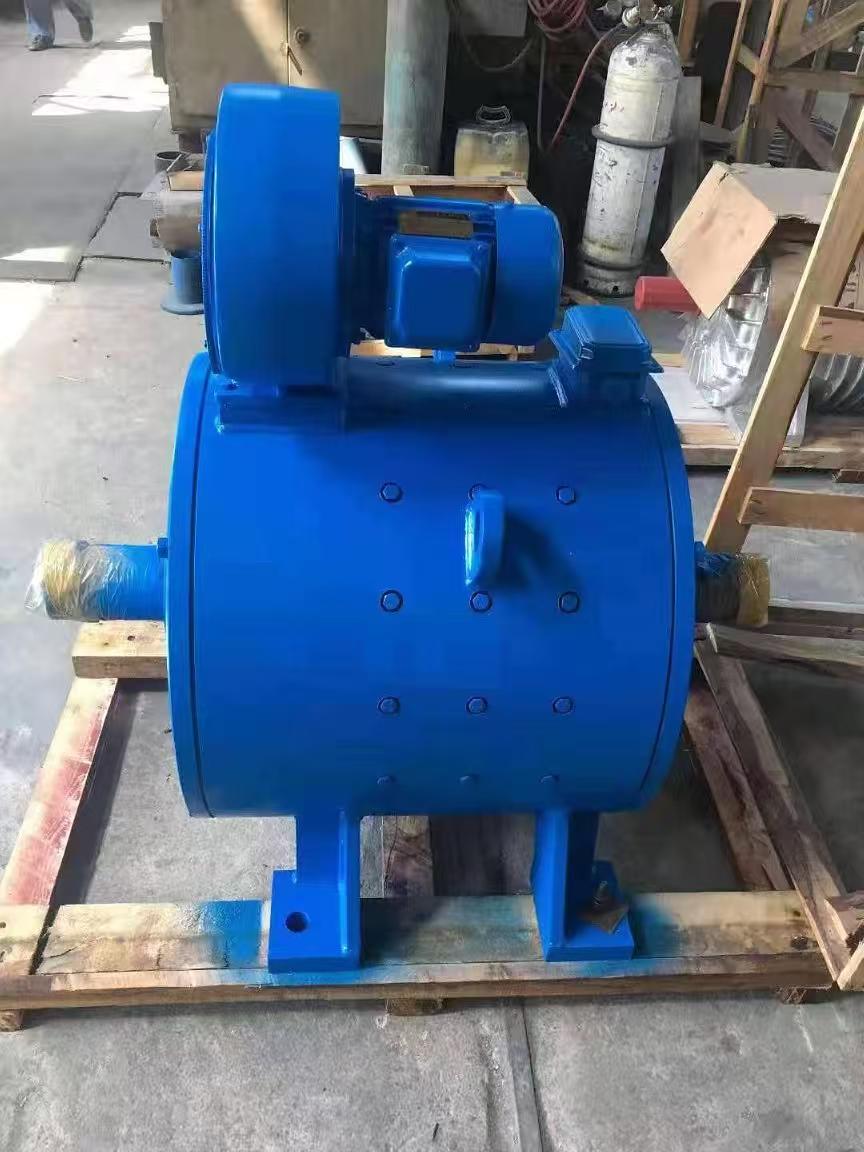

大連第二電機廠WZ 系列渦流制動器是一種利用渦流損耗原理來吸收功率的設備，在多個領域有著廣泛應用。以下是關于它的詳細介紹：

結構組成：WZ 系列渦流制動器主要由感應盤、電樞和勵磁部分等組成。勵磁繞組通電后會產生閉合磁通，當感應盤旋轉時，氣隙磁密發生周期性變化，從而感應出渦流，渦流與磁場耦合在轉子上產生制動力矩，達到帶載目的。

性能特點

結構與維護：結構簡單，操作維護方便。

制動力矩與精度：制動力矩大，測試精度高，工作穩定。

動態響應：轉動慣量小，動態響應快。

自動化操作：可與測控系統配套，實現自動化操作。

技術參數

工作制與負載持續率：工作制為 S3，負載持續率為 15%。

絕緣等級：分為 F 級和 H 級兩種，F(xiàn) 級適用于環境空氣溫度不超過 40℃場所，H 級適用于環境空氣溫度不超過 60℃場所。

電源：電源為直流，采用 100V 電源時，繞組勵磁電壓為 80V±15V，采用 220V 電源時，繞組勵磁電壓為 160V±30V，勵磁電流不大于 25A。

冷卻條件：冷卻水壓為 0.02-0.1Mpa，冷卻水為普通淡水，根據出水溫度調節水壓，出水溫度≤55℃。

應用領域：適用于中、小型功率電機、汽車、內燃機、燃?xì)廨啓C(jī)、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗，也可作為其它動力設備的吸功裝置。在起重設備中應用廣泛，如集裝箱起重機、冶金起重機、建筑起重機等，可改進機械特性，使起重機升降平穩、就位準確。
