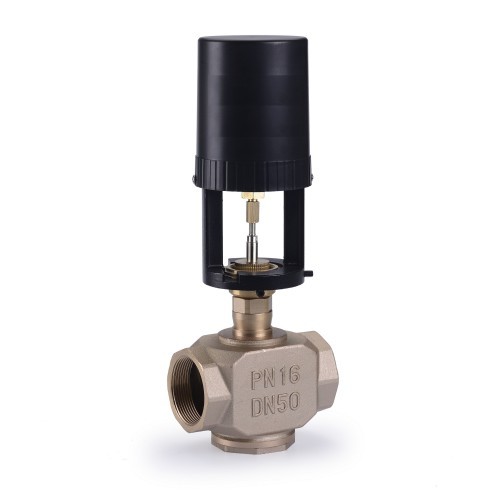

OMAT比例積分電動調節閥概述

歐瑪特比例積分電動調節閥QS系列閥門驅動器為內置24V/AC雙向可逆馬達直行程驅動器，能接受與反饋0-10V或4-20mA控制訊號，與KT/KTF系列閥體配套使用提供比例式控制，實現管道中介質流量的調節功能。廣泛應用于空調、采暖等系統中，亦可通過不同的連接器與其它閥門配套使用。驅動器垂直安裝于閥體上，不可安裝在閥體下面，需留出足夠的空間以便日常維護。

OMAT比例積分電動調節閥特征

★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕

★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能

★適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）

★具有0～10V或4～20mA反饋信號（選配）

★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命

★功耗低、輸出扭力大、噪音小

★現場安裝方便。

★閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC國際標準

★閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求

★閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥

電動比例調節閥在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積?？刂七^程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置即刻停止動作的原理。

OMAT比例積分電動調節閥詳細參數

口徑 DN15～300mm

壓力 PN10～PN420

適用溫度 -30～+425℃

適用介質 冷/熱水、蒸汽、乙二醇

連接方式 法蘭或者焊接式

閥體材質 黃銅、
