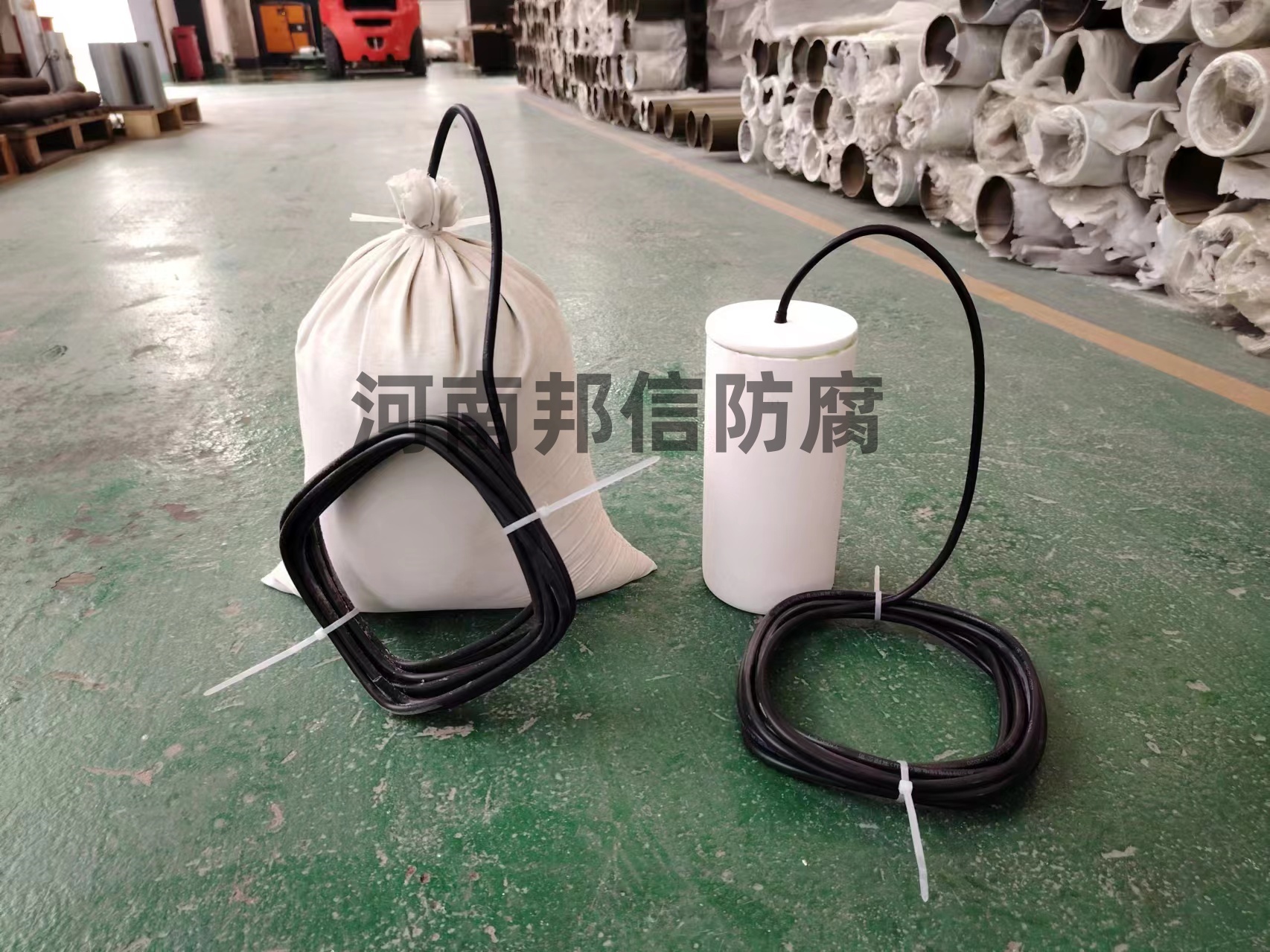

長效硫酸銅參比電極（Long-Effective Copper-Copper Sulfate Reference Electrode，簡稱長效 CSE 電極）是陰極保護系統中核心的電位測量基準，其核心功能是提供一個穩定、可重復的電位參考值，用于測量被保護體（如管道、儲罐）的極化電位，判斷陰極保護效果。其工作原理基于 “可逆電極反應” 和 “離子導電”，具體可拆解為 3 個關鍵環節：

一、核心結構：為 “穩定電位” 提供物理基礎

長效硫酸銅參比電極的結構設計是實現穩定電位的前提，與普通臨時 CSE 電極（如便攜式電極）相比，其增加了 “長效性” 設計（如密封結構、電解質補充 / 緩釋機制），但核心導電與反應單元一致，主要由 4 部分組成：

結構組件 材質 / 成分 核心作用

1. 電極芯（陽極） 高純度紫銅棒（純度≥99.9%） 作為可逆電極反應的 “電子交換載體”，表面發生氧化反應釋放電子

2. 電解質溶液 飽和硫酸銅溶液（CuSO??5H?O） 提供 Cu2?離子，維持電極反應平衡；同時作為離子導體，連接電極芯與外部土壤 / 介質

3. 多孔隔膜（鹽橋） 多孔陶瓷、燒結玻璃或高分子滲透膜 阻止電解質溶液直接泄漏，同時允許土壤中的離子與溶液中的 Cu2?緩慢交換，形成離子通路

4. 外殼（長效設計） 耐腐材料（如 PVC、ABS 或不銹鋼） 密封電解質溶液，防止水分蒸發或外部雜質（如泥土、雨水）進入，延長使用壽命

二、工作原理：基于 “可逆氧化還原反應” 的穩定電位

長效硫酸銅參比電極的核心是銅 - 硫酸銅（Cu/Cu2?）電對的可逆反應，其電位穩定的本質是：在特定溫度（如常溫 25℃）下，電極芯（Cu）與飽和硫酸銅溶液中的 Cu2?之間的氧化還原反應達到動態平衡，此時電極表面的電子轉移速率相等，形成一個固定的平衡電位（即 “標準參比電位”）。

1. 核心可逆反應（電極反應式）

電極芯（紫銅）在飽和硫酸銅溶液中發生的反應分為兩步，終達到平衡：

氧化反應（陽極過程）：銅原子失去電子，被氧化為 Cu2?進入溶液

Cu → Cu2? + 2e?（電子留在銅棒上，使銅棒帶負電）

還原反應（陰極過程）：溶液中的 Cu2?得到電子，被還原為銅原子沉積在銅棒表面

Cu2? + 2e? → Cu（消耗銅棒上的電子，使銅棒帶電量趨于穩定）

當氧化反應速率 = 還原反應速率時，銅棒表面的電子數量穩定，溶液中 Cu2?濃度因 “飽和” 而固定（飽和硫酸銅溶液中 Cu2?濃度不隨反應輕微變化），此時電極芯與溶液之間形成一個穩定的電位差—— 這就是參比電極的 “基準電位”。

2. 電位的 “穩定性” 與 “參考價值”

在常溫（25℃）、標準大氣壓下，純銅與飽和硫酸銅溶液組成的電對，其平衡電位是固定值，行業內公認的標準參考值為：

+0.316V（相對于標準氫電極 SHE），或通俗表述為 “以長效 CSE 為基準時，其自身電位為 0V”。

這一電位的穩定性是其作為 “參考基準” 的關鍵 —— 無論外部被保護體（如管道）的電位如何變化，長效 CSE 的自身電位始終穩定，因此通過測量 “被保護體電位 - CSE 電位” 的差值，即可準確得到被保護體的實際極化電位（如管道電位為 - 0.9V CSE，即表示管道電位比 CSE 低 0.9V），進而判斷是否達到陰極保護要求（如鋼鐵管道需≤-0.85V CSE）。

3. 離子導電：實現與被保護體的電位連通

參比電極需與被保護體所在的介質（如土壤、水體）形成 “離子通路”，才能完成電位測量，這一過程由多孔隔膜（鹽橋） 實現：

當長效 CSE 埋入土壤后，土壤中的水分和離子（如 Cl?、SO?2?）會通過多孔隔膜緩慢滲透到電極內部的飽和硫酸銅溶液中，同時溶液中的 Cu2?也會少量滲出到土壤中；

這種離子交換形成了 “電極內部電解質 - 隔膜 - 外部土壤” 的導電通路，使電極芯的電位能夠通過離子傳導與被保護體的電位形成 “可測量的回路”（測量時，電位儀一端接被保護體，另一端接 CSE 電極芯，通過回路讀取電位差）。

三、“長效性” 的實現：為何比普通 CSE 壽命更長？

普通便攜式硫酸銅參比電極（如臨時測量用）因無密封設計，電解質易蒸發、泄漏，壽命通常僅數月；而長效 CSE 通過 2 項關鍵設計延長壽命（通?？蛇_ 5-10 年），但其核心工作原理（可逆反應）不變：

密封外殼與電解質緩釋：外殼采用密封結構（如螺紋密封、焊接密封），防止硫酸銅溶液因雨水沖刷、土壤擠壓而泄漏，同時減少水分蒸發；部分長效電極還會設計 “電解質補充口”，可定期添加飽和硫酸銅溶液，進一步延長使用時間。

耐腐蝕與抗污染設計：外殼選用 PVC、ABS 等耐土壤腐蝕材料，避免外殼被土壤中的酸性 / 堿性物質腐蝕；多孔隔膜采用高密度燒結陶瓷，既能保證離子滲透，又能阻止土壤中的泥沙、微生物進入電極內部，避免 Cu2?濃度被污染（如泥沙堵塞隔膜會導致離子交換中斷，電極電位漂移）。

四、關鍵特性：為何成為陰極保護的 “參比電極”？

基于上述工作原理，長效 CSE 具備 3 個核心優勢，使其成為埋地管道、儲罐等陰極保護系統中常用的參比電極：

電位穩定性高：在常溫、正常土壤環境下，電位漂移量極小（通?！堋?mV / 年），測量數據可靠，滿足陰極保護 “判斷” 的需求（如保護電位要求≤-0.85V CSE，若電極自身漂移 ±10mV，可能導致誤判）。

使用成本低：無需外接電源（區別于外加電流陰極保護系統的輔助陽極），屬于 “被動式參比電極”，安裝后僅需定期檢查（如補充電解質、清理隔膜），運維成本低。

適應性強：適用于大多數土壤環境（如中性、弱酸性、弱堿性土壤），僅在強酸性土壤（pH<4）或高氯離子土壤（如海邊鹽土）中可能因 Cu2?過度腐蝕而影響壽命，此時需搭配其他類型參比電極（如鋅參比電極）。
