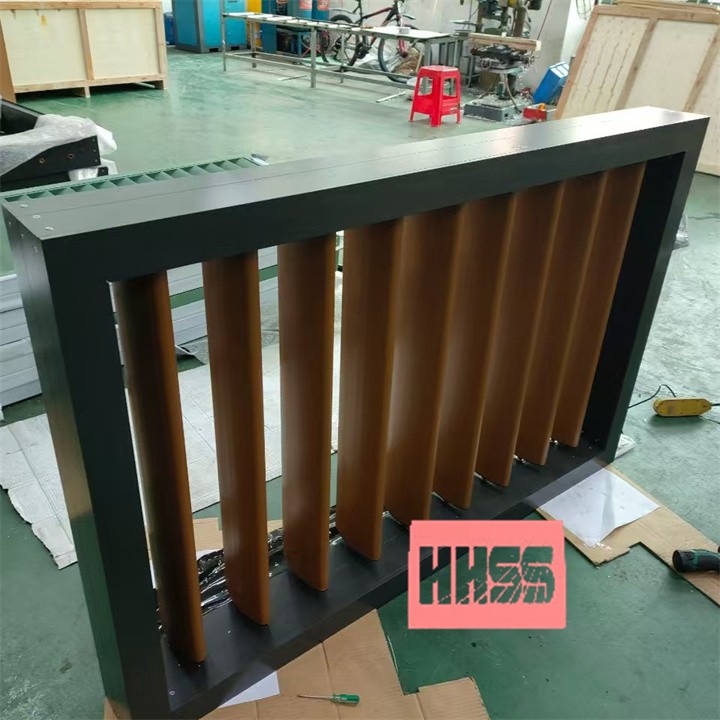

簡易內驅式電動旋轉梭形百葉系統，又稱隱藏式百葉系統，是由上海悅百遮陽推出的一種新型百葉傳動系統，應用在電動梭形遮陽板百葉之上，其核心特點是電機及連動桿隱藏式安裝，外觀簡潔美觀，且價格性價比高，相比360度旋轉內驅梭形百葉系統成本更低；比普通外驅式百葉要簡潔美觀；該系統可采用推桿電機，框架為120×70帶蓋板鋁框架，適用于寬50~500mm鋁百葉，百葉款式多樣，包括梭型機翼形、弧形、矩形等。此為上海悅百遮陽專利產品；

簡易內驅式電動旋轉梭形百葉的核心特點及缺點·隱藏式設計：電機、連動桿等傳動機構隱藏于框架內部，避免外置部件影響美觀，整體結構簡潔大方，提升建筑或空間的視覺整體性；型號：YBJN-系列

·高性價比：成本低于傳統360度旋轉內驅式百葉系統，且框架采用鋁合金材質（120×70帶蓋板鋁框架），框架要小得多，而且是采用簡單的內驅器，要比渦輪蝸桿內驅器價格要低；兼具耐用性與經濟性。

·葉片適配性強：支持寬50-500mm的鋁百葉，適配梭形、機翼形、弧形、矩形等多種葉片款式，梭形遮陽百葉由于外形為流線型，美觀，而且有利于減少風壓作用力及外形圓潤等原因，而受大家喜歡。

·框架系統：框架規格為120X70mm可拆卸式框架，其中鋁蓋板可單獨拆卸；安裝方便；當然也可采用其他框架結構，只要把這套傳動系統隱藏起來就行；

·內驅器系統：采用簡單的鋁合金內驅器裝置、金屬內驅配件強度較好；方便拆卸與安裝；檢修也非常方便；性能也非常穩定；

·電機系統：采用常規的推桿電機，機身為直徑28mm比較??；IP66;扭力400~800N;電壓DC24V;

·缺點：葉片旋轉角度：簡易內驅式葉片基本上是0~90度之間旋轉，角度到110度；常規內驅式的葉片可以0~360度之間旋轉；

·框架系統有點大，畢竟要把傳動機構與電機安裝在框架之內；所以對框架尺寸還是有要求的，目前常規的框架為120X70、160X70mm，當然也可以把傳動機構及電機隱藏在其他結構之內，這個要根據現場要求而定；

簡易內驅式電動旋轉梭形百葉的結構組成1.梭形百葉：截面寬度50~500mm均可應用在簡易內驅百葉系統上；材質為鋁合金6063T5；表面可根據客戶要求做成各種噴涂色；

2.兩端蓋板：材質以鋁合金為主，也可以做成304#不銹鋼；

3.中轉軸：一端為常規轉軸，另一端的轉軸需要與葉片定位，不能自轉，否則葉片無法做同步旋轉；中轉軸的材質與直徑根據梭形百葉規格大小而定；通常為鋁合金、不銹鋼兩種材質；

4.軸套，一端為常規銅套，另一端為空心軸套，方便傳動輸出；

5.內驅裝置：含法蘭轉接件（需要與中軸定位連接）、鎖件、連桿裝置；

6.框架系統：帶蓋板可拆卸式框架，方便把內驅系統組裝好后，再蓋上蓋板，具體尺寸可根據葉片大小而定；

7.電機及控制：電機要采用機身比較小的電機，另外電機的扭力在400~800N之間為宜，扭力太大容易造成配件的損傷；電壓為24V電壓；控制系統要根據客戶要求而定；

簡易內驅式電動旋轉梭形百葉的應用場景·建筑外立面：通過90度旋轉調節遮陽與采光，提升建筑節能性與美觀度，可根據不同時段的陽光角度靈活調整葉片方向。

·室內外隔斷：適用于展廳、辦公室、商場、餐廳等空間，兼具空間分隔、隱私保護及裝飾功能，葉片可旋轉形成動態視覺效果，例如可呈多角度波浪狀旋轉，增加立面生動效果。

·廣告牌與裝飾：葉片雙面可噴涂不同色彩或圖案，90度旋轉實現動態廣告展示，提升品牌曝光度。

·設備房通風口：結合雙驅式設計（如窗扇格柵提升旋轉），可兼顧通風、遮擋設備及檢修便利性。

·連廊：學校連廊、商務樓連廊、工廠連廊、產業園連廊等，連廊的立面兩側，起到遮陽、調光、隔熱、裝飾及防護作用；

·玻璃采光頂上：陽光房玻璃采光頂之上，遮陽隔熱效果更佳，可通過葉片的角度旋轉達到遮陽與調光的目的

·
