一:產品說明

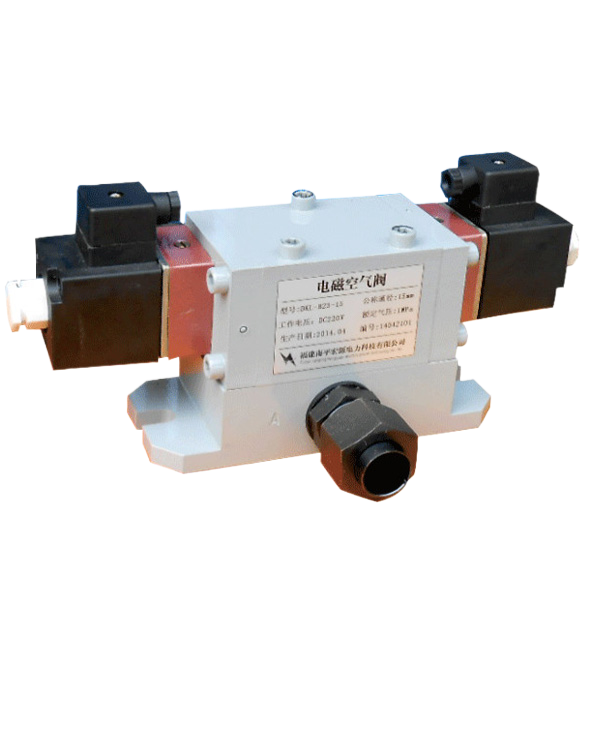

DKL-B23-15型電磁閥是一種?二位四通電磁空氣閥?,專為工業氣動控制系統設計,用于快速切換壓縮空氣的流向,適用于制動系統、自動化設備等場景。其核心功能是通過電磁信號控制閥芯位置,實現氣路的切換?。
二:工作原理
1、初始狀態
閥芯在彈簧力作用下處于初始位置,主氣路(P腔)與執行機構(A腔)連通,B腔與排氣腔(O腔)連通?。此時氣缸處于縮回狀態,A口進氣推動活塞運動,B口排氣。
2、通電動作
電磁線圈通電后,閥芯在電磁力作用下移動,切換氣路方向:P腔與B腔連通,A腔與排氣腔(O腔)連通?,此時氣缸伸出,B口進氣推動活塞反向運動,A口排氣。
3、斷電復位
斷電后,彈簧力推動閥芯復位,恢復初始狀態?。
三:核心特點
1、快速響應?:動作時間<50ms,適用于高頻控制場景?。
2、雙穩態設計?:通過脈沖信號切換閥芯位置,斷電后閥芯可通過磁力自保持?。
3、手動備用?:配備手動操作按鈕,斷電時可強制切換閥芯狀態?。
4、高可靠性?:采用耐磨材料,壽命可達100萬次以上。
四:技術參數
1、工作氣壓:0.3~1MPa
2、公稱通徑:10mm、15mm、20mm
3、連接方式:標準管接頭連接(GB3733)
4、工作介質:無腐蝕性氣體
4、電源電壓:DC24V、DC220V、AC220V
5、介質溫度:小于60℃
