一：產品說明

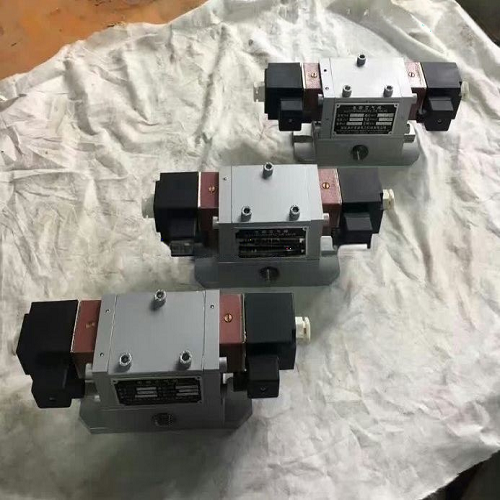

DKL-B23-10型是一種?二位四通電磁空氣閥?，專為工業自動化控制系統設計，用于壓縮空氣通路的快速切換控制。其核心功能是通過電磁信號驅動閥芯動作，實現氣路方向的切換，適用于制動系統、氣動執行機構等場景?。

二：工作原理

1、初始狀態：閥芯在彈簧力作用下處于初始位置，主氣路（P腔）與執行機構（A腔/B腔）隔離，排氣腔（O腔）通過閥芯與A/B腔連通?。當電磁線圈未通電時，P口與A口導通，B口與排氣口（S口）導通，此時氣缸處于縮回狀態?。

2、通電狀態：電磁線圈通電后，閥芯在電磁力作用下移動，切換氣路方向：P口與B口導通，A口與排氣口（R口）導通，氣缸則伸出?，部分型號內置延時電路，可控制閥芯動作時序（如先導閥先開啟，主閥后響應）?

3、斷電復位：斷電后，彈簧力推動閥芯復位，恢復初始狀態?。

三：核心特點

雙穩態設計?：通過脈沖信號切換閥芯位置，斷電后閥芯通過磁力自保持，無需持續供電?。

快速響應?：動作時間<50ms，適用于高頻控制場景?。

手動備用?：配備紅色按鈕，斷電時可手動強制切換閥芯狀態?。

智能監測?：部分型號內置霍爾傳感器，實時反饋閥芯位置?。

四：技術參數

1、工作氣壓：0.3～1MPa

2、公稱通徑：10mm、15mm、20mm

3、連接方式：標準管接頭連接（GB3733）

4、工作介質：無腐蝕性氣體

4、電源電壓：DC24V、DC220V、AC220V

5、介質溫度：小于60℃
