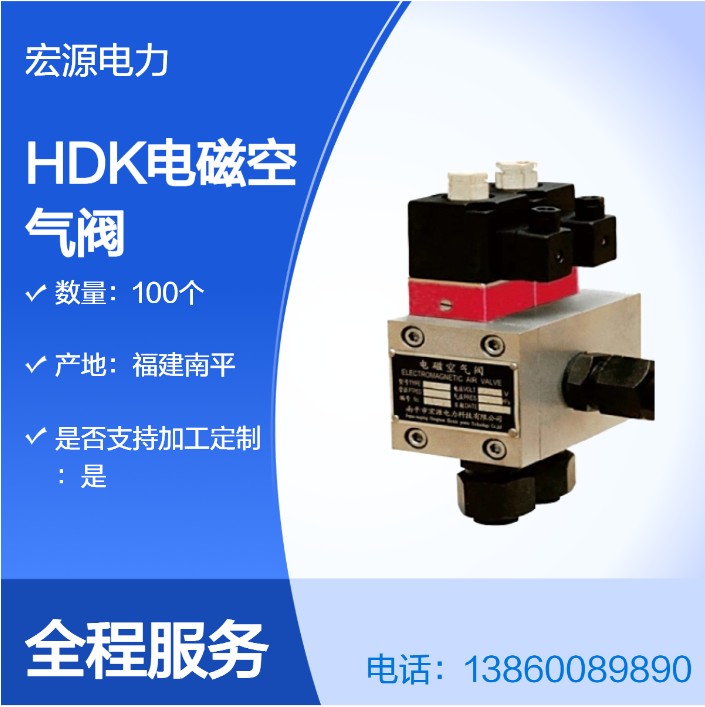

一：產品說明

HDK-20型雙穩態電磁空氣閥專用于水輪發電機組制動控制，通過電磁脈沖信號切換閥芯位置，實現壓縮空氣通斷控制，適用于空氣圍帶充排氣及停機過程?。

二：工作原理

1、?雙穩態特性?：

閥芯內置永磁體，通過正/負極性脈沖電壓驅動，切換兩種穩定狀態（開/關）?。

斷電后閥芯通過磁力自保持，無需持續供電?。

2、動作流程?：

通電階段?：脈沖信號觸發線圈產生磁場，克服永磁力驅動閥芯位移，改變氣流通道狀態?。

斷電階段?：閥芯在永磁作用下鎖定位置，保持當前通斷狀態?。

三：技術參數

?公稱通徑：Φ20mm（可定制Φ10/15mm）?

工作氣壓：0.15~1MPa（高壓型1~4MPa）?

電源電壓：DC24V/110V/220V或AC220V?

?響應時間：<50ms（脈沖驅動）?

介質要求：無腐蝕性壓縮空氣?

四：產品特點

低功耗?：僅在切換狀態時耗電，穩態無需供電?

高可靠性?：純機械結構+永磁保持，抗干擾性強?

維護簡便?：模塊化設計，支持手動強制切換?
