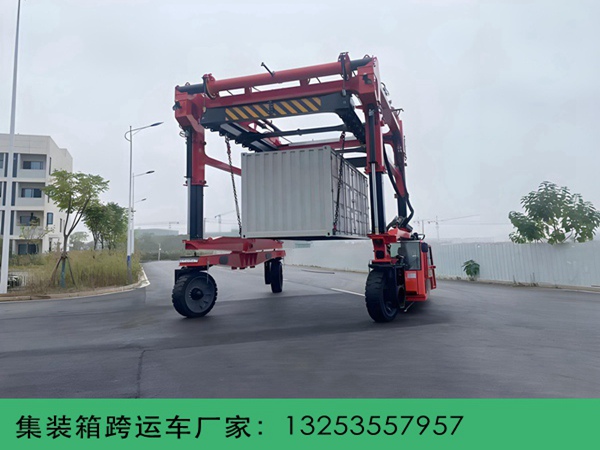

河南周口集裝箱跨運車廠家13253557957會有根有據的為您報價，報價考慮多方面的因素，不僅和產品的配置有關，同時和您設備所使用地區有關。

集裝箱跨運車的轉向機構是實現其靈活移動的核心，需適配狹窄堆場、對位等作業需求，其工作原理圍繞 “動力傳遞 + 角度控制 + 同步協調” 展開，結合液壓驅動與電子控制，實現多輪靈活轉向。河南周口集裝箱跨運車銷售廠家從核心組成、工作流程、轉向方式三方面詳細說明：

一、轉向機構的核心組成

轉向機構需將動力（通常是液壓能）轉化為車輪的偏轉動作，并通過控制系統保證多輪同步，主要由以下部件構成：

動力源：以液壓系統為主（少數小型跨運車用電動機），包括液壓泵、液壓油箱、溢流閥等。液壓泵由發動機驅動，為轉向提供高壓油液（壓力通常 16-25MPa），是轉向的 “動力心臟”。

轉向執行部件：每個車輪（或每組輪對）配備轉向油缸（活塞桿連接車輪轉向節）和轉向節（連接車輪與車架，可繞銷軸旋轉）。轉向油缸伸縮時，推動轉向節旋轉，帶動車輪偏轉（類似汽車轉向節的作用）。

控制部件：包括轉向閥（如電液比例閥，控制油液流向和流量）、角度傳感器（安裝在轉向節上，實時檢測車輪轉向角度，精度 ±0.5°）、PLC 控制器（跨運車的 “大腦”）、駕駛室操作桿 / 按鈕（駕駛員指令輸入裝置）。

同步協調部件：因跨運車通常有 6-10 個車輪（多為 “兩側對稱分布”，如每側 3-5 個輪），需通過同步油路（如分流集流閥）或電子信號反饋，保證兩側車輪、前后車輪的轉向角度按預設比例同步，避免 “拖胎”（車輪與地面滑動摩擦）。

二、轉向的基本工作流程

無論哪種轉向方式，核心流程都是 “指令輸入→動力傳遞→角度調節→同步反饋”，以主流的液壓驅動 + PLC 控制為例：

指令輸入：駕駛員通過駕駛室的轉向操作桿（或方向盤）發出指令（如 “左轉 90°”“原地掉頭”），操作桿的位移信號轉化為電信號，傳遞至 PLC 控制器。

動力分配：PLC 根據指令計算目標轉向角度（如左側車輪需偏轉 30°，右側車輪偏轉 - 30°），并控制轉向閥動作 —— 轉向閥打開對應油路，將高壓油液從液壓泵輸送至指定車輪的轉向油缸（如左側車輪的轉向油缸 “進油”，右側 “回油”）。

車輪偏轉：轉向油缸接收油液后，活塞桿伸縮（如左側油缸活塞桿伸出，推動轉向節向左旋轉；右側油缸活塞桿縮回，拉動轉向節向右旋轉），帶動車輪繞轉向節銷軸偏轉，實現角度調整。

同步反饋：角度傳感器實時檢測每個車輪的實際偏轉角度，將數據傳回 PLC。若某車輪角度偏差超過閾值（如目標 30°，實際 28°），PLC 通過轉向閥微調油液流量，補正油缸伸縮量，直至所有車輪角度符合預設要求（同步誤差≤2°）。

三、常見轉向方式及工作機制

集裝箱跨運車需適應 “狹窄通道轉彎、對位、原地掉頭” 等場景，因此多采用全輪轉向（部分中小型機型用前輪轉向），不同轉向方式的工作邏輯不同：

1. 全輪轉向（主流方式，適配復雜場景）

全輪轉向即 “所有車輪均可獨立偏轉”，通過 PLC 控制不同車輪的轉向角度組合，實現多種行駛模式，是跨運車 “靈活性” 的核心保障：

直行模式：所有車輪轉向角度為 0°（沿車身縱向），油液不進入轉向油缸，車輪保持直線行駛，適合長距離轉運（如從堆場到集卡的直線移動）。

常規轉彎模式（小角度轉向）：適用于通過狹窄通道（如 8 米寬通道），此時 “內側車輪偏轉角度大于外側車輪”（類似汽車轉彎的 “阿克曼轉向原理”），減少轉彎半徑。

例：跨運車需向左轉彎時，PLC 控制左側車輪（內側）偏轉 25-30°，右側車輪（外側）偏轉 15-20°，通過 “內側輪大角度、外側輪小角度”，使所有車輪的旋轉圓心重合（繞同一轉向中心），避免車輪與地面打滑。

斜行模式（橫向移動，對位）：適用于集裝箱對位（如將集裝箱落在集卡上），此時所有車輪向同一方向偏轉相同角度（如 ±45°），整機沿斜向移動（類似 “螃蟹橫行”）。

例：需將集裝箱橫向微調 50 厘米時，駕駛員操作 “斜行按鈕”，PLC 控制所有車輪偏轉 45°，液壓系統驅動車輪同步斜向滾動，實現橫向移動（誤差≤10 厘米）。

原地掉頭模式（零轉彎半徑）：適用于極狹窄場地（如通道寬度僅 8 米），此時 “兩側車輪反向偏轉”（左側車輪偏轉 + 90°，右側車輪偏轉 - 90°），通過兩側車輪反向滾動，實現整機原地旋轉（轉彎半徑≈0）。

原理：兩側車輪轉向相反后，左側車輪向前滾動時，右側車輪向后滾動（或反之），整機繞中心軸旋轉，無需額外空間即可掉頭。

2. 前輪轉向（輔助方式，適配簡單場景）

部分小型跨運車（起重量≤20 噸）采用 “前輪轉向 + 后輪固定”，結構更簡單：

僅前 2-4 個車輪配備轉向油缸，后輪保持固定角度（0°）；

轉向時，通過前輪偏轉引導方向，轉彎半徑較大（通常 8-10 米），適合場地較寬裕的場景（如大型工廠堆場）。

河南周口集裝箱跨運車生產廠家總結集裝箱跨運車的轉向機構以 “液壓驅動為動力、PLC 控制為核心、全輪轉向?yàn)橹饕绞健?，通過 “指令 - 動力 - 反饋” 的閉環控制，實現直行、轉彎、斜行、原地掉頭等多種動作。其靈活性的關鍵在于 “多輪角度的同步”，既能適應狹窄堆場的穿梭，又能滿足集裝箱對位的需求，是跨運車在港口、堆場中作業的 “ mobility 核心”。
