結構設計與核心組件：

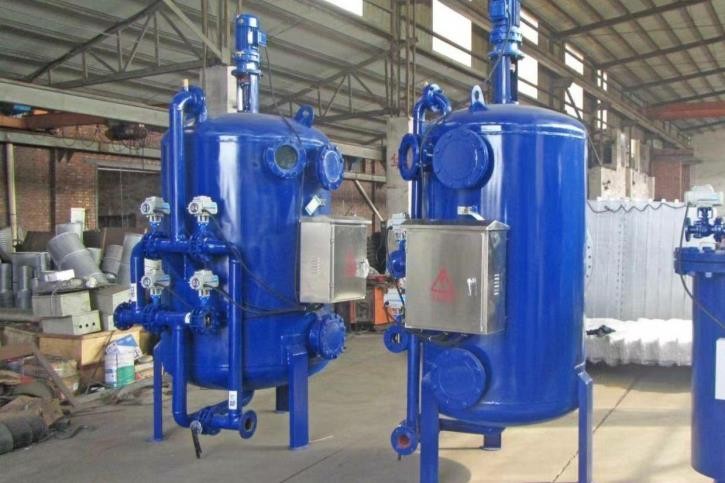

設備主體為圓柱形壓力容器，根據處理規?？蛇x擇立式或臥式結構。立式設備占地面積小，適合空間有限的場所，罐體高度通常在 2-6 米之間；臥式設備則通過增加長度提升濾料裝填量，多用于大流量處理場景，長度可達 8 米以上。罐體材質以碳鋼為主，內壁采用襯膠、噴涂環氧樹脂或聚四氟乙烯等防腐處理，可耐受 pH 值 3-11 的水體環境；部分高腐蝕性水質場景會選用 304 或 316 不銹鋼材質，確保長期運行無銹蝕。
內部核心結構包括：
濾料支撐系統：底部設有多孔板或格柵，上方鋪設鵝卵石承托層，承托層粒徑從下到上逐漸減小，通常為 2-4mm、4-8mm、8-16mm 三級分布，既防止活性炭顆粒隨水流流失，又保證過濾后的水順利通過。
布水裝置：頂部布水器多為 “魚刺式” 或 “花籃式” 設計，由主管道和若干支管組成，支管上均勻分布細小開孔，可將進水均勻噴灑在濾料表面，避免局部水流沖擊造成濾層凹凸不平。部分型號在罐體中部增設輔助布水管，進一步優化水流分布，確?；钚蕴繛V層充分發揮作用。
集水與排污系統：底部集水裝置采用弧形濾網或多孔管，收集凈化后的水并導出；罐體底部設有排污口，用于反洗時排出雜質，部分設備在頂部設有排氣閥，可及時排出運行中產生的氣體，避免氣阻影響過濾效果。
濾料特性與形態
活性炭濾料多選用椰殼、果殼或煤質原料經炭化、活化加工而成。椰殼活性炭顆粒均勻，表面光滑，吸附性能穩定；果殼活性炭孔隙結構豐富，適用于有機物含量較高的水質；煤質活性炭成本較低，多用于預處理階段。濾料形態以顆粒狀為主，粒徑通常在 0.5-2mm 之間，部分場景會選用柱狀活性炭，長度 3-8mm，直徑 1-4mm，可減少水流阻力。
活性炭表面布滿微孔，這些微孔由孔徑不同的孔隙組成，包括大孔、中孔和微孔，共同構成龐大的比表面積。濾料在裝入設備前需經水洗處理，去除粉塵和細小顆粒，避免初期運行時出水渾濁。裝填時采用分層方式，上層鋪設較細的活性炭，下層為較粗顆粒，形成漸變的濾層結構，既能截留雜質，又能保證水流通暢。
應用場景與實際應用
在市政供水領域，活性炭過濾器常作為深度處理單元，置于混凝沉淀和砂濾之后，用于去除水中的余氯、有機物、異味及色度，提升自來水的口感和性。在工業循環水處理中，可去除循環水中的有機污染物和微生物代謝產物，防止換熱器表面結垢和腐蝕，延長設備使用壽命，如在電力、化工、冶金等行業的循環水系統中應用廣泛。
飲用水凈化場景中，農村集中供水工程會采用活性炭過濾器處理地下水，去除鐵錳氧化后的殘留異味及天然有機物；瓶裝水生產中，它作為預處理設備，可降低原水中的 TOC（總有機碳）含量，為后續的膜過濾提供優質進水。在泳池水處理中，能有效去除池水產生的氯胺類物質，減少刺激性氣味，提升游泳舒適度。
此外，在污水處理廠的深度處理階段，活性炭過濾器可進一步降低二級出水中的 COD（化學需氧量）和色度，為中水回用提供達標水質；食品飲料行業用于原料水凈化，去除影響產品風味的有機物和異味；制藥行業則利用其吸附特性，去除工藝用水中的微量污染物，保障藥品生產質量。
制造工藝與細節處理：
罐體制造采用自動埋弧焊技術，焊縫平整且強度高，焊接完成后需進行水壓試驗，試驗壓力為工作壓力的 1.5 倍，保壓 1 小時無滲漏方可進入下一道工序。內壁防腐處理工藝根據材質而定：襯膠層厚度 3-5mm，采用硫化工藝確保與罐體緊密結合；噴涂工藝則通過靜電噴涂使涂層均勻覆蓋，厚度控制在 0.2-0.5mm，涂層固化后需經電火花檢測，確保無針孔缺陷。
活性炭濾料的加工需經過多道工序：原料破碎后篩選出符合粒徑要求的顆粒，經高溫炭化去除揮發性成分，再通過蒸汽活化擴大孔隙結構，活化后的活性炭需經篩分、水洗、干燥等步驟，確保吸附性能穩定。濾料裝入設備前，需在專用水池中浸泡 24 小時以上，充分去除雜質，再通過專用工具均勻鋪設在承托層上，避免出現局部堆積或空隙。
運維管理與操作特點
日常運行中，設備可通過手動或自動方式控制，自動控制系統能根據設定的時間或進出口壓差啟動反洗程序。反洗時，清水從罐體底部逆向進入，水流速度逐漸升高，使活性炭濾層松動，截留的雜質隨水流從頂部排污口排出，部分設備會在反洗前通入壓縮空氣，通過氣水聯合沖洗提升清潔效果。反洗結束后，濾料在重力作用下自然沉降，恢復過濾狀態。
濾料更換周期根據水質情況而定，一般為 1-3 年，當活性炭吸附能力下降，出水水質無法達標時，需進行更換。更換時通過罐體頂部人孔取出失效活性炭，清理承托層后鋪設新濾料，整個過程無需拆卸罐體，操作簡便。日常維護主要包括檢查閥門開關靈活性、防腐層完好性及布水裝置通暢性，定期對設備外部進行除銹刷漆，確保外觀完好。
活性炭過濾器的設計充分考慮了實用性與適應性，從罐體材質到濾料選擇，均能根據不同水質場景進行調整，其在各類水處理流程中的應用，既依托于活性炭的天然吸附特性，也得益于結構設計的合理性與運維的簡便性，成為水質凈化領域中一種兼具功能性與經濟性的設備。
活性炭過濾器的工作原理以活性炭的吸附特性為核心，通過 “吸附凈化 — 反洗再生” 的循環過程實現水質深度處理，其核心機制體現在吸附作用與周期性再生的協同運作中。
在過濾階段，待處理水經管道進入過濾器罐體，通過頂部布水系統均勻分散后，自上而下垂直流經活性炭濾料層?；钚蕴繛V料因多孔結構形成龐大的比表面積，其中微孔（孔徑＜2nm）、中孔（2-50nm）和大孔（＞50nm）構成分級吸附空間 —— 大孔作為雜質擴散的通道，中孔用于截留較大分子有機物，微孔則通過范德華力物理吸附小分子污染物（如余氯、有機物、異味物質等）。同時，活性炭表面的羥基、羧基等活性官能團與水中部分重金屬離子、極性有機物發生化學吸附，形成穩定化學鍵，進一步強化去除效果。水流在濾層中的流速被控制在較低范圍，使污染物有充足時間與活性炭接觸，凈化后的水經底部集水系統匯集后排出。隨著運行時間延長，活性炭孔隙逐漸被污染物填充，吸附能力下降，當進出口壓差升至預設值或出水水質達標率下降時，系統啟動反洗程序。
反洗階段的核心是清除濾料表面及孔隙內的污染物，恢復吸附活性。首先通過逆向進水（從罐體底部注入清水），水流向上沖刷活性炭層，使濾料顆粒相互摩擦，將表面附著的懸浮雜質剝離；部分設備會同步通入壓縮空氣，利用氣泡擾動增強濾料碰撞力度，尤其針對吸附緊密的膠體物質。反洗水流速需控制在活性炭臨界懸浮速度范圍內，既要確保雜質脫離，又要避免濾料隨水流失。反洗產生的污水?dāng)y帶污染物從頂部排污口排出，持續 15-20 分鐘后，停止反洗并靜置，活性炭在重力作用下自然沉降，重新形成均勻?yàn)V層。
對于吸附飽和的活性炭，除物理反洗外，還可根據污染物類型進行深度再生：針對有機物污染，采用高溫（800-1000℃）惰性氣體吹掃，使有機物分解為氣體排出；針對化學吸附的重金屬，通過酸洗或堿洗解析后，再經清水沖洗恢復活性。再生后的活性炭可重新投入使用，延長濾料使用壽命。
通過這種 “吸附 — 反洗 — 再生” 的動態循環，活性炭過濾器既能去除水中異色、異味、余氯、有機物及部分重金屬，又能通過簡單操作維持濾料性能，實現長期穩定的凈化效果。
