結構設計與核心組件

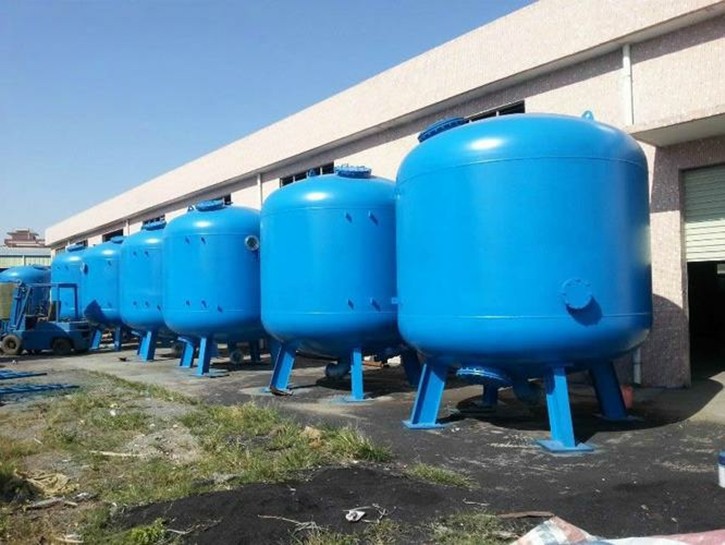

設備主體為圓柱形壓力容器，多采用碳鋼或不銹鋼材質經整體焊接而成，內壁根據水質特性做防腐處理，如襯膠、噴涂環氧樹脂或聚四氟乙烯涂層，可耐受不同 pH 值水體的長期侵蝕。立式結構為主流設計，占地面積小且便于垂直布水；部分大流量場景采用臥式布局，通過加長罐體長度提升濾料裝填量。

內部核心結構包括：

纖維束固定系統：纖維束過濾器頂部與底部設有多孔板或格柵，數千束纖維束兩端分別固定于上下板，形成均勻分布的濾床。纖維束在自然狀態下呈松散垂落狀，濾層孔隙率高；運行時可通過調節上部壓板的壓力，改變纖維束的松緊度，靈活調整濾層密度。

布水與集水裝置：頂部布水器采用放射狀支管設計，通過細小開孔將進水均勻分配至濾層表面；底部集水器為弧形濾網或多孔管，確保過濾后的水平穩匯集，避免擾動濾料。部分型號在罐體中部增設輔助布水管，進一步優化水流分布。

反洗驅動系統：集成氣動或液壓裝置，反洗時通過松開上部壓板，使纖維束自然舒展，配合逆向水流實現徹底清洗。

濾料特性與形態

纖維束濾料多采用丙綸、滌綸或腈綸等高分子材料制成，單絲直徑通常在幾十微米至幾百微米之間，單束纖維長度隨罐體高度而定，一般為 1.2-2.5 米。纖維表面經特殊處理，具備親水性或疏水性，可根據處理水質選擇 —— 親水性纖維適用于懸浮物較多的水體，疏水性纖維則更適合含油類雜質的水質。

纖維束在自然狀態下呈蓬松的束狀結構，單束由數百根單絲組成，整體濾層形成立體網狀結構，孔隙分布從上層到下層可通過調節壓力實現梯度變化。濾料的柔韌性使其在水流沖擊下不易斷裂，且耐溫性能良好，可適應 0-60℃的水溫環境，部分特種纖維材質可耐受更高溫度。

應用場景與實際應用

在工業領域，常用于循環冷卻水系統的旁濾處理，如電力廠、化工廠的循環水站，可去除水中的腐蝕產物、微生物黏泥及懸浮物，避免換熱器管道堵塞，延長設備檢修周期。市政污水處理廠中，作為深度處理單元置于沉淀池之后，進一步降低出水 SS，為后續的或回用處理提供優質水質，部分項目將其用于中水回用系統，處理后的水可用于綠化灌溉、道路清掃等。

飲用水處理中，纖維束過濾器可作為預處理設備，去除原水中的藻類、膠體及部分有機物，減輕后續活性炭濾池或膜處理系統的負擔。在食品飲料行業，用于原料水的精細過濾，去除水中的微小顆粒與微生物，保障產品加工過程的水質。此外，在礦井水、印染廢水等特殊水質處理中，通過搭配不同材質的纖維束，可針對性去除水中的特定污染物。

制造工藝與細節處理

罐體制造采用自動埋弧焊接工藝，焊縫經 X 光探傷檢測，確保無滲漏隱患，承壓能力符合壓力容器標準。防腐涂層的施工采用靜電噴涂或滾涂方式，涂層厚度均勻且附著力強，經電火花檢測確認無針孔缺陷。

纖維束的加工需經過多道工序：高分子原料經熔融拉絲形成單絲，再通過捻線機編織成束，兩端經熱熔固化處理后固定于塑料或金屬連接件上，確保在長期運行中不脫落。濾料裝入罐體前需經清水沖洗，去除加工過程中殘留的碎屑與雜質。

設備組裝時，布水器與集水器的安裝精度要求較高，通過激光定位確保開孔位置對稱，使水流能均勻穿透整個濾層。進出口管道與罐體的連接采用法蘭密封，墊片選用耐老化的丁腈橡膠或氟橡膠，適應不同水溫與水質條件。

運維管理與操作特點

日常運行中，設備可根據進水水質變化靈活調整運行狀態，通過調節上部壓板的壓力改變纖維束的緊實度 —— 水質較渾濁時調緊濾層，提升截留效果；水質較清時調松濾層，降低運行阻力。反洗過程簡便，無需拆卸部件，通過逆向水流沖洗，同時松開壓板使纖維束舒展，借助水流沖擊與纖維間的相互摩擦，將截留的雜質徹底清除，反洗后的廢水經排污管排出。

濾料的更換周期較長，一般為 3-5 年，具體根據運行環境而定。更換時通過頂部人孔取出舊纖維束，裝入新束后重新固定即可，單次更換耗時通常不超過 8 小時。設備可配合自動控制系統實現無人值守，通過監測進出口壓差自動啟動反洗程序，運維人員僅需定期檢查濾層狀態與密封性能。

纖維束過濾器的設計充分體現了靈活性與適應性，從材質選擇到結構布局，均圍繞不同水質處理需求展開，其在各類水處理場景中的應用，既依托于濾料的特殊性能，也得益于簡潔的運維模式，成為水質凈化領域中一種兼具實用性與針對性的設備。
