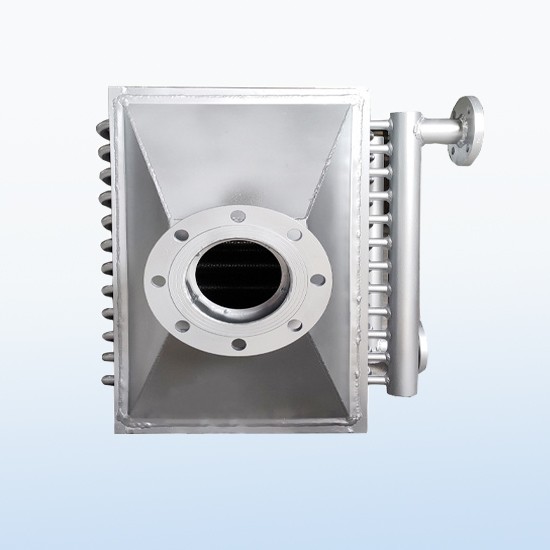

北京翅片管煙氣余熱回收器

一、核心結構原理圖

bash復制煙氣入口→翅片管束（煙氣側）→凈化煙氣出口

↑熱傳導↑

冷空氣入口→光管通道（空氣側）→預熱空氣出口

傳熱機制：

翅片強化：翅片擴展煙氣側傳熱面積（翅化比12~20倍），解決氣-氣換熱系數低的痛點；

逆流設計：高溫?zé)煔馀c低溫空氣逆向流動，提升對數平均溫差（ΔTm）30%以上；

材質耦合：基管（耐壓承壓）+翅片（傳熱）組合，平衡強度與效率。

二、核心設計四要素要素技術方案工程意義翅片優化高頻焊螺旋翅片（間距4~6mm，高度15mm）擾動煙氣減積灰，傳熱系數提升40%防腐體系基管：ND鋼（09CrCuSb） + 翅片：熱滲鋁涂層耐受pH 1~2酸露點腐蝕（130℃+）清灰技術激波吹灰器（0.6MPa脈沖，6次/天）除灰率＞90%，避免熱阻上升模塊化布局分倉式管箱 + 浮頭補償結構允許單組維修，熱變形容差±10mm三、五大行業應用場景與量化效益行業工況特點節能效果經濟性鋼鐵燒結煙氣含塵200g/Nm3，SO? 2000ppm煙氣350℃→140℃，預熱空氣至250℃噸礦降能耗8kg標煤，年?。?00萬玻璃熔窯煙氣溫度＞650℃余熱發電+空氣預熱雙重回收熱效率↑15%，回收期＜2年化工焚燒爐含HF/Cl?腐蝕性氣體氟塑料復合翅片管抗腐蝕設備壽命延至10年，維修費↓50%生物質鍋爐高濕度煙氣（露點＞90℃）冷凝段+翅片管二級回收總熱效達85%，燃料費降25%陶瓷干燥低溫?zé)煔猓?80~230℃）空氣預熱至120℃，替代蒸汽加熱干燥成本↓35%，回收期8個月四、防腐蝕與防積灰創新技術1. 腐蝕防護三重防線層：材料級ND鋼（09CrCuSb）：抗H?SO?冷凝腐蝕能力是316L的3倍；

搪瓷涂層：耐酸指數＞99.5%（GB/T 13484認證）。

第二層：結構級

等壁溫設計：優化管排布局，確保壁溫＞酸露點+15℃；

冷凝液導流槽：定向收集酸液，避免局部聚集。

第三層：系統級

入口噴氨脫硫（降低煙氣SO?濃度）；

空氣側流量保護（防低溫凝結）。

2. 積灰控制技術對比技術適用場景清灰效率運維成本激波吹灰高粘性積灰（焦油）90~95%￥5萬/年聲波清灰松散粉塵70~80%￥2萬/年機械振打低頻次粗灰60~70%易損件更換頻繁五、選型計算三步法（附公式）熱負荷核算：

Q=V煙×ρ煙×cp煙×(T煙入?T煙出)(kW)Q=V煙×ρ煙×cp煙×(T煙入?T煙出)(kW)

示例：10,000Nm3/h煙氣從320℃→150℃，回收熱量Q=1,850kW

傳熱面積估算：

A=QK×ΔTm(m2)A=K×ΔTmQ(m2)

（K值：光管段25~35W/(m2·K)，翅片管段40~60W/(m2·K)；ΔTm按逆流對數溫差計算）

阻力校驗：

ΔP煙=f×LDh×ρv22(Pa)ΔP煙=f×Dh
